GDC-J型電磁高真空擋板閥是以電磁力為動力直接帶動閥板動作，使閥門開啟或關(guān)閉。適用于真空系統(tǒng)中，用來切斷或?qū)饬�。適用介質(zhì)為純凈空氣和非腐蝕性氣體。
帶反饋信號。
主要技術(shù)性能
| 適用范圍 |
105～1.3×10-4Pa |
| 閥門漏率 |
≤1.3×10-4Pa.L/S. |
| 適用溫度 |
-30～+50℃ |
| 線圍溫升 |
≤65℃ |
| 開閉時間 |
≤5S |
| 電源電壓 |
220V/50Hz |
| 安裝方向 |
任意(可反頂一個大氣壓) |
主要零件材料
閥體、閥板：碳鋼或不銹鋼
密封件：丁腈橡膠、氟橡膠、波紋管(軸封)。

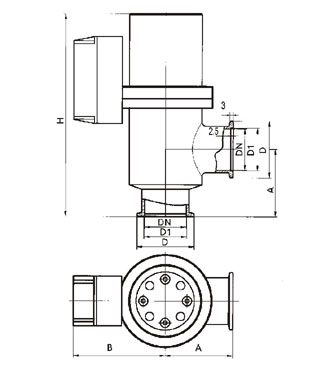

外形及連接尺寸(mm)
|
Model
型號 |
DN |
D1 |
D |
A |
B |
H |
|
GDC-J16(b) |
16 |
17.2 |
30 |
40 |
55 |
193 |
|
GDC-J25(b) |
25 |
26.2 |
40 |
50 |
60 |
203 |
|
GDC-J32(b) |
32 |
34.2 |
55 |
58 |
70 |
237 |
|
GDC-J40(b) |
40 |
41.2 |
55 |
65 |
70 |
244 |
|
