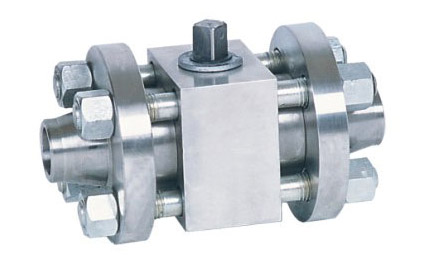

高壓對焊球閥 |
|
特性
公稱壓力：16-32MPa
適用溫度范圍:-20～232℃～425℃
適用介質(zhì):水、油、氣及某些腐蝕性液體（W O G）
焊接類型：對焊（BW）、承接焊（SW）
主要零部件材料
|
適用介質(zhì) |
型號 |
閥體 |
球體、閥桿 |
手柄 |
密封圈 |
墊片、填料 |
|
水、蒸汽、油品 |
Q61N-160/320C
|
A105、45 |
1Cr18/Cr18Ni9Ti |
鑄
鐵 |
聚四氟乙烯
增強聚四氟乙烯
對位聚苯 |
聚四氟乙烯
對位聚苯 |
|
硝酸類 |
Q61N-160/320P
|
304/1Cr18Ni9Ti |
304/1Cr18Ni9Ti |
|
醋酸類 |
Q61N-160/320R
|
316/1Cr18Ni12Mo2Ti |
316/1Cr18Ni12Mo2Ti |
主要外形尺寸
|
型號 |
公稱通徑 |
尺寸(mm) |
|
L |
L1 |
D |
D1 |
H |
L0 |
|
10 |
150 |
60 |
90 |
17 |
58 |
220 |
|
15 |
170 |
70 |
100 |
23 |
62 |
220 |
|
20 |
191 |
81 |
110 |
29 |
75 |
250 |
|
25 |
205 |
95 |
115 |
36 |
80 |
250 |
|
32 |
230 |
110 |
150 |
43 |
96 |
300 |
|
40 |
260 |
120 |
170 |
49 |
111 |
400 |
|
50 |
330 |
140 |
200 |
61 |
128 |
400 |
|
65 |
360 |
150 |
225 |
80 |
180 |
500 |
|
80 |
380 |
160 |
270 |
105 |
200 |
600 |
|
100 |
430 |
188 |
320 |
118 |
245 |
800 |
|
| |
|
| |
|
 |
 |
