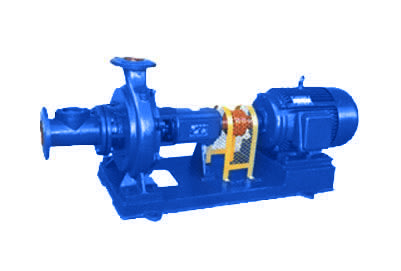

XWJ型無堵塞紙漿泵是一種新型、節能型紙漿泵，經實際使用，具有高效、無或少泄露、抗堵塞性好、運行平穩、可靠性高、結構緊湊等特點。主要體現在以下幾個方面：采用半開或全開式葉輪、耐磨板與葉輪前側間隙可調、軸封主要采用機械密封并選用高精度軸承(D級精度)及優質軸材料等，因此XWJ型無堵塞紙漿泵是您理想的"好幫手"，同時您的成功也是我們始終的追求。XWJ型無堵塞紙漿泵可廣泛適用于輕工、造紙行業中溫度低于110°C，弄地低于6%漿料的輸送，同時也可用于工業和城市給水、排水等場合。
無堵塞紙漿泵結構簡介
XWJ型紙漿泵為單級單吸懸臂式結構，主要由泵體、葉輪、泵蓋、耐磨板及懸架部件組成；
從電機端看，電機為順時針?lè)较蛐D(zhuǎn)，且泵為軸向吸入，徑向(中間)排出；
泵為后開門結構，維修時可不必拆卸進出管路；
泵軸由兩個高精度滾動軸承支撐，采用稀油潤滑(20＃機油)；
軸封采用機械密封或填料兩種型式；
耐磨板與葉輪前側間隙可通過調節螺桿進行調節，以保持葉輪連續運行的高效性；
泵和電機由柱銷聯軸器直聯傳動。
該泵的各過流部件材質為HT200、QT450-10、ZG35或ZG1Cr18NI9Ti。
軸材質為40CR或3Cr13。
性能范圍
流量：20∽4003/h 轉速：1450r/min
揚程：10∽32m 功率：1.5∽55Kw。

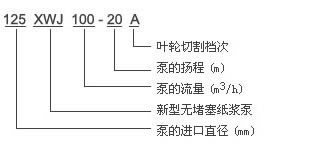

無堵塞紙漿泵型號意義
無堵塞紙漿泵性能參數
| 泵型號 |
流量(m3/h) |
揚程 |
轉速(r/min) |
配套電機型號及功率(KW) |
| 80XWJ25-12.5 |
|
25 |
12.5 |
1450 |
Y100L1-4/2.2 |
| A |
20 |
10 |
Y90l-4/1.5 |
| 80XWJ25-20 |
|
25 |
20 |
1450 |
Y100L2-4/3 |
| A |
20 |
16 |
Y100L-4/2.2 |
| 100XWJ50-20 |
|
50 |
20 |
1450 |
Y132S-4/5.5 |
| A |
45 |
18 |
Y112M-4/4 |
| B |
40 |
16 |
Y112M-4/4 |
| 100XWJ50-32 |
|
50 |
32 |
1450 |
Y160M-4/11 |
| A |
40 |
26 |
Y132S-4/5.5 |
| 125XWJ100-20 |
|
100 |
20 |
1450 |
Y160M-4/11 |
| A |
90 |
18 |
Y132S-4/7.5 |
| B |
80 |
16 |
Y132S-4/7.5 |
| 125XWJ100-32 |
|
100 |
32 |
1450 |
Y160M-4/15 |
| A |
90 |
28 |
Y160M-4/11 |
| B |
80 |
26 |
Y160M-4/11 |
| 150XWJ200-20 |
|
200 |
20 |
1450 |
Y180M-4/18.5 |
| A |
180 |
18 |
Y160M-4/15 |
| B |
160 |
16 |
Y160M-4/11 |
| 150XWJ200-32 |
|
200 |
32 |
1450 |
Y200L-4/30 |
| A |
187 |
28 |
Y180M-4/22 |
| B |
170 |
24 |
Y180M-4/18.5 |
| 200XWJ400-20 |
|
400 |
20 |
1450 |
Y225S-4/37 |
| A |
380 |
18 |
Y200L-4/30 |
| B |
340 |
15 |
Y180L-4/22 |
| 200XWJ400-32 |
|
400 |
32 |
1450 |
Y250M-4/55 |
| A |
375 |
28 |
Y225M-4/45 |
| B |
340 |
24 |
Y225S-4/37 |

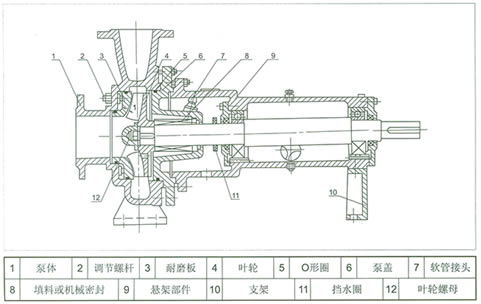

無堵塞紙漿泵結構圖
結構圖
| 1 |
泵體 |
2 |
調節螺桿 |
3 |
耐磨板 |
4 |
葉輪 |
5 |
O形圈 |
6 |
泵蓋 |
7 |
軟管接頭 |
| 8 |
填料或機械密封 |
9 |
懸架部件 |
10 |
支架 |
11 |
擋水圈 |
12 |
葉輪螺母 |

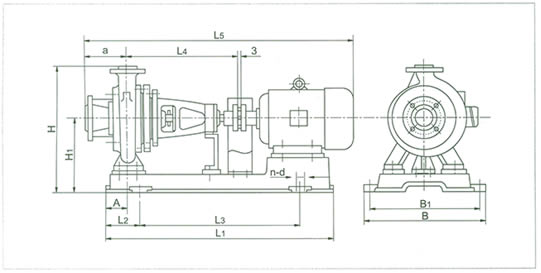

無堵塞紙漿泵機組外形及安裝尺寸圖及安裝尺寸表
| 泵型號 |
配套電機型號及功率（KW） |
A |
L1 |
L2 |
L3 |
a |
L4 |
L5 |
B1 |
B |
H1 |
H |
n-d |
| 80XWJ25-12.5 |
Y100L1-4/2.2 |
60 |
768 |
108 |
550 |
110 |
371 |
847 |
310 |
350 |
215 |
425 |
4-ф18 |
| 80XWJ25-12.5A |
Y90L-4/1.5 |
807 |
| 80XWJ25-20 |
Y100L2-4/3 |
110 |
980 |
120 |
740 |
125 |
491 |
847 |
440 |
490 |
255 |
490 |
| 80XWJ25-20A |
Y100L1-4/2.2 |
| 100XWJ50-20 |
Y132S-4/5.5 |
90 |
920 |
130 |
660 |
125 |
472 |
1077 |
440 |
490 |
270 |
520 |
| 100XWJ50-20A |
Y112M-4/4 |
1002 |
| 100XWJ50-20B |
Y112M-4/4 |
| 100XWJ50-32 |
Y160M-4/11 |
1043 |
125 |
740 |
1207 |
460 |
510 |
300 |
580 |
| 100XWJ50-32A |
Y132S-4/5.5 |
990 |
1077 |
| 125XWJ100-20 |
Y160M-4/11 |
1200 |
180 |
840 |
140 |
502 |
1252 |
300 |
580 |
4-ф24 |
| 125XWJ100-20A |
Y132M-4/7.5 |
990 |
125 |
740 |
1162 |
4-ф18 |
| 125XWJ100-20B |
Y132M-4/7.5 |
| 125XWJ100-32 |
Y160L-4/15 |
1200 |
180 |
840 |
1297 |
325 |
640 |
4-ф24 |
| 125XWJ100-32A |
Y160M-4/11 |
1252 |
| 125XWJ100-32B |
Y160M-4/11 |
| 150XWJ200-20 |
Y180M-4/18.5 |
150 |
1327 |
325 |
680 |
| 150XWJ200-20A |
Y160L-4/15 |
1307 |
| 150XWJ200-20B |
Y160M-4/11 |
1262 |
| 150XWJ200-32 |
Y200L-4/30 |
1432 |
375 |
730 |
| 150XWJ200-32A |
Y180L-4/22 |
1367 |
| 150XWJ200-32B |
Y180M-4/18.5 |
1327 |
| 200XWJ400-20 |
Y225S-4/37 |
115 |
1500 |
200 |
1050 |
350 |
652 |
1487 |
630 |
690 |
465 |
865 |
4-ф28 |
| 200XWJ400-20A |
Y200L-4/30 |
1442 |
| 200XWJ400-20B |
Y180L-4/22 |
1377 |
| 200XWJ400-32 |
Y250M-4/55 |
115 |
1500 |
200 |
1050 |
350 |
1717 |
| 200XWJ400-32A |
Y225M-4/45 |
1632 |
| 200XWJ400-32B |
Y225S-4/37 |
1607 |
|
