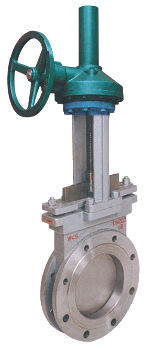

PZ573H/Y傘齒輪對夾式刀型閘閥

主要外形及連接尺寸(mm)

MPa	DN	L	D1	D2	H	n-M	MPa	DN	L	D1	D2	H	n-M
0.6	50	43	90	110	475	4-M12	1.0	50	43	100	125	475	4-M16
	65	46	110	130	500	4-M12		65	46	120	145	500	4-M16
	80	46	125	150	535	4-M16		80	46	135	160	535	4-M16
	100	52	145	170	605	4-M16		100	52	155	180	605	8-M16
	125	56	175	200	665	8-M16		125	56	185	210	665	8-M16
	150	56	200	225	765	8-M16		150	56	210	240	765	8-M20
	200	60	255	280	880	8-M16		200	60	265	295	880	8-M20
	250	68	310	335	1020	12-M16		250	68	320	350	1020	12-M20
	300	78	362	395	1220	12-M20		300	78	368	400	1220	12-M20
	350	78	412	445	1375	12-M20		350	78	428	460	1375	16-M20
	400	102	462	495	1560	16-M20		400	102	482	515	1560	16-M22
	450	114	518	550	1720	16-M20		450	114	532	565	1720	20-M22
	500	127	568	600	1870	16-M20		500	127	585	620	1870	20-M22
	600	154	670	705	2220	20-M22		600	154	685	725	2220	20-M27
	700	165	775	810	2570	24-M22		700	165	800	840	2570	24-M27
	800	190	880	920	3030	24-M27		800	190	898	950	3030	24-M30
	900	203	980	1020	3430	24-M27		900	203	1005	1050	3430	28-M30
	1000	216	1080	1120	3470	28-M27		1000	216	1110	1160	3470	28-M30
	1200	254	1295	1340	4230	32-M30		1200	254	1325	1380	4230	32-M36
