FY型液下泵

FY型液下泵是本單位在傳統耐腐蝕液下泵基礎上，融合瑞士蘇爾壽公司同類產品的先進技術，經改進設計而產生的新型泵；該泵取消了其他液下泵普遍采用的機械密封和選用了獨特結構的葉輪，使泵高效、節能、無泄漏、壽命特長，從而廣泛應用于石油、化工、制藥、造紙、冶金、污水處理等行業。

結構圖與特點

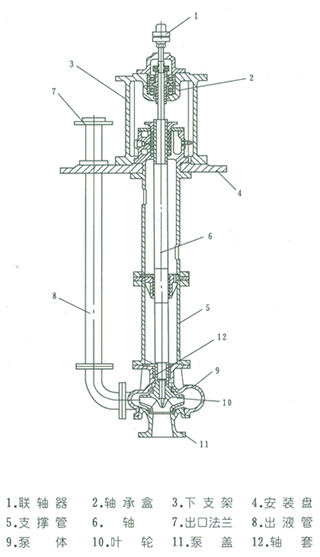

結構圖

1、 泵為立式液下泵，外形美觀，直接安裝在被輸送介質的儲存器上，無額外占地面積，從而降低了基建投入。
2、 取消了機械密封，解決了其他液下泵因機械密封容易磨損而須經常維修的煩惱，節約了泵的運行成本，提高了工作效率。
3、 采用獨特的離心式雙平衡葉輪，供輸送不含固體顆粒等清潔的介質，振動噪音特低，效率高；采用開式雙平衡葉輪，供輸送不清潔帶有固體顆粒及短纖維的液體、運行平穩、不堵塞。

使用條件

1、 被輸送介質溫度為-20-+140℃。
2、 鑄鐵材質的泵，介質PH值在5-9范圍內。
3、 采用開式葉輪的泵，被輸送液體中含有的固體顆粒直徑以不超過泵吸入口直徑30%為宜。

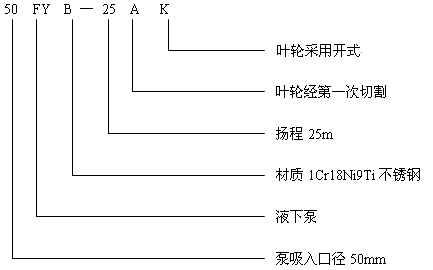

型號意義

型號 名稱	抽氣速率（L/S）	極限壓力≤（Pa）	機組組成泵型號			總功率
			主泵	中間泵	前級泵
JZJS30-1	30	4×10-2	ZJ30		SZ-63	3075
JZJS70-2	70	4×10-2	ZJ70		SZ-100	5.5
JZJS150-2	150	4×10-2	ZJ150A		SZ-250	14
JZJS300-2	300	4×10-2	ZJ300		SZ-360	19
JZJS600-2	600	4×10-2	ZJ600		2SK-12	35.5
JZJS1200-2	1200	4×10-2	ZJ1200		2SK-25	56
JZJS70-21	70	10-1	ZJ70	ZJ30	SZ-100	6.25
JZJS70-12	70	10-1	ZJ70	ZJ70	SZ-100	7
JZJS150-21	150	10-1	ZJ150A	ZJ70	SZ-250	15.5
JZJS150-12	150	10-1	ZJ150A	ZJ150A	SZ-250	17
JZJS300-41	300	10-1	ZJ300	ZJ70	SZ-250	16.5
JZJS300-22	300	10-1	ZJ300	ZJ150A	SZ-250	18
JZJS600-41	600	10-1	ZJ600	ZJ150A	SZ-360	23.5
JZJS1200-22	1200	10-1	ZJ1200A	ZJ600	2SK-12	46.5

主要性能參數

型號規格	出口直徑 mm	流量		揚程 m	轉速 r/min	功率（KW）		液下長度 m
		m3/h	L/S			軸功率	電機功率
25FY-16	25	3.6	1	16	2900	0.713	1.5	0.5-2.5
25FY-16A	25	3.27	0.91	13	2900	0.713	1.5	0.5-2.5
25FY-25	25	3.6	1	25	2900	1.16	2.2	0.5-2.5
25FY-25A	25	3.27	0.91	20	2900	1.16	2.2	0.5-2.5
25FY-41	25	3.6	1	41	2900	2.51	4	0.5-2.5
25FY-41A	25	3.27	0.91	33	2900	2.51	3	0.5-2.5
40FY-16	40	7.2	2	16	2900	0.78	2.2	0.5-2.5
40FY-16A	40	6.55	1.82	13	2900	0.78	1.5	0.5-2.5
40FY-26	40	7.2	2	26	2900	1.45	3	0.5-2.5
40FY-26A	40	6.55	1.82	21	2900	1.45	3	0.5-2.5
40FY-40	40	7.2	2	40	2900	2.53	5.5	0.5-2.5
40FY-40A	40	6.55	1.82	32	2900	2.53	5.5	0.5-2.5
50FY16	50	14.4	4	16	2900	1.18	3	0.5-2.5
50FY-16A	50	13.1	3.64	13	2900	1.18	3	0.5-2.5
50FY-25	50	14.4	4	25	2900	1.96	4	0.5-2.5
50FY-25A	50	13.1	3.64	20	2900	1.96	3	0.5-2.5
50FY-40	50	14.4	4	40	2900	3.73	7.5	0.5-2.5
50FY-40A	65	13.1	3.64	33	2900	3.73	5.5	0.5-2.5
65FY-16	65	28.8	8	16	2900	2.16	4	0.75-2.5
65FY-16A	65	26.2	7.28	13	2900	2.16	3	0.75-2.5
65FY-25	65	28.8	8	25	2900	3.56	5.5	0.75-2.5
65FY-25A	65	26.2	7.28	21	2900	3.56	5.5	0.75-2.5
65FY-40	65	28.8	8	40	2900	6.04	11	0.75-2.5
65FY-40A	65	26.2	7.28	33	2900	6.04	11	0.75-2.5
80FY-15	80	54	15	15	2900	3.34	7.5	1-2.5
80FY-15A	80	49.1	13.65	12	2900	3.34	7.5	1-2.5
80FY-24	80	54	15	24	2900	5.43	11	1-2.5
80FY-24A	80	49.1	13.65	20	2900	5.43	11	1-2.5
80FY-38	80	54	15	38	2900	9.64	18.5	1-2.5
80FY-38A	80	49.1	13.65	31	2900	9.64	15	1-2.5
100FY-23	100	100.8	28	23	2900	9.25	18.5	1-2.5
100FY-23A	100	91.8	25.5	18	2900	9.25	15	1-2.5
100FY-37	100	100.8	28	37	2900	14.73	22	1-2.5
100FY-37A	100	91.8	25.5	31	2900	14.73	22	1-2.5

注：1、液下長度為安裝盤下至過濾網底之長度。2、以上所標電機功率按輸送介質比重1.4配置。

外形及安裝尺寸圖表

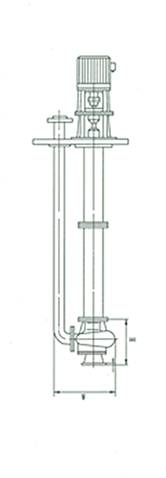

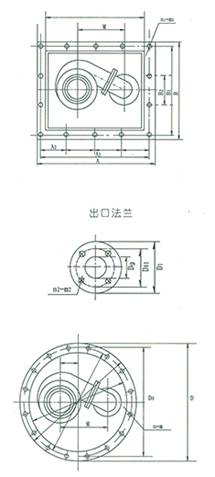

外形及安裝尺寸圖1

型號	W	M	H	D	D0	n-m	A	B	A1	B1	A2	B2	n1-m1	Dg	D1	D01	n2-m2
25-16	420	195	205	560	510	8-ф18	600	400	510	350	170	160	10-ф18	25	115	85	4-ф14
25-25	420	195	205	560	510	8-ф18	600	400	510	350	170	160	10-ф18	25	115	85	4-ф14
25-41	420	195	205	560	510	8-ф18	600	400	510	350	170	160	10-ф18	25	115	85	4-ф14
40-16	420	195	205	560	510	8-ф18	600	400	510	350	170	160	10-ф18	32	140	100	4-ф18
40-26	420	195	205	560	510	8-ф18	600	400	510	350	170	160	10-ф18	32	140	100	4-ф18
40-40	420	225	205	560	510	8-ф18	600	400	510	350	170	160	10-ф18	32	140	100	4-ф18
50-16	420	205	205	560	510	8-ф18	600	400	510	350	170	160	10-ф18	40	150	110	4-ф18
50-25	420	205	205	560	510	8-ф18	600	400	510	350	170	160	10-ф18	40	150	110	4-ф18
50-40	420	225	205	560	510	8-ф18	600	400	510	350	170	160	10-ф18	40	150	110	4-ф18
65-16	550	310	250	700	650	12-ф18	750	450	660	360	220	180	10-ф18	50	165	125	4-ф18
65-25	550	310	250	700	650	12-ф18	750	450	660	360	220	180	10-ф18	50	165	125	4-ф18
65-40	550	310	250	700	650	12-ф18	750	450	660	360	220	180	10-ф18	50	165	125	4-ф18
80-15	550	310	270	700	650	12-ф18	750	450	660	360	220	180	10-ф18	65	185	145	4-ф18
80-25	550	310	270	700	650	12-ф18	750	450	660	360	220	180	10-ф18	65	185	145	4-ф18
80-38	550	310	270	700	650	12-ф18	750	450	660	360	220	180	10-ф18	65	185	145	4-ф18
100-23	550	310	275	700	650	12-ф18	750	450	660	360	220	180	10-ф18	80	200	160	8-ф18
100-37	550	310	275	700	650	12-ф18	750	450	660	360	220	180	10-ф18	80	200	160	8-ф18
