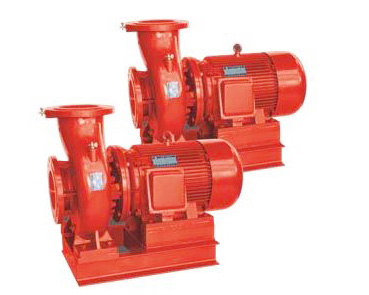

XBD-ISW型臥式單級單吸消防離心泵（簡稱：XBD-ISW臥式消防泵），系屬新型電動臥式單級單吸XBD消防泵系列產品。供輸送不含固體顆粒的清水及物理化學性質類似于水的液體之用。XBD-ISW型單吸單級臥式消防泵主要用于消防系統管道增壓送水。也可適用于工業和城市給排水，高層建筑增壓送水、遠距離送水、采暖、浴室、鍋爐冷暖水循環增壓空調制冷系統送水及設備配套等場合。
XBD-ISW臥式消防泵由電機和泵兩部分組成，泵和電機同軸，泵結構包括泵體、葉輪、泵蓋、機械密封等部件組成。泵進、出口在同一水平軸線上，且口徑規格相同，裝卸極為方便，占地面積小。泵設有安裝底座，便于安裝，增加泵運行穩定性。泵密封采用機械密封，具有密封可靠，無泄漏的特點。泵的軸向力由葉輪設平衡環來進行平衡。泵的進出口法蘭按1.6Mpa壓力設計，管路配套方便。用戶可根據需要選擇。
輸送液體的流量范圍為5～80L/s，壓力范圍為0.2～2.25Mpa，配套功率范圍為1.5～200KW，口徑范圍為ф50～ф250mm。
產品特點
1、泵結構緊湊、體積小、外形美觀，其立式結構決定安裝占地面積小，其重心重合于泵腳中心，因而增強了泵的運行穩定性和使用壽命。
2、泵吸入口和吐出口均水平方向，簡化了管路的連接。
3、多級式可根據需要，吸入口和吐出口可安裝成同方向或90°、180°、270°幾個不同方向以滿足不同的連接場合。
4、泵壓力可根據需要增減水泵級數并切割葉輪外徑予以滿足，而不改變安裝占地面積，這是其它泵類所不具有的。
5、泵轉子具有較小的繞度，運行平穩、振動小、噪音低、使用壽命長。

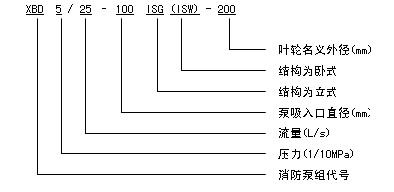

型號意義
性能參數
| 型 號 |
流量Q (L/s) |
出口壓力 (MPa) |
轉速n (r/min) |
功率P (kw) |
效率η (%) |
| XBD3.0/5-50(65) |
5 |
0.30 |
2900 |
4 |
63 |
| XBD3.2/5-50(65) |
0.32 |
| XBD3.4/5-50(65) |
0.34 |
| XBD4.6/5-50(65) |
5 |
0.46 |
2900 |
7.5 |
58 |
| XBD4.8/5-50(65) |
0.48 |
| XBD5.0/5-50(65) |
0.50 |
| XBD7.6/5-50(65) |
5 |
0.76 |
2900 |
15 |
50 |
| XBD7.8/5-50(65) |
0.78 |
| XBD8.0/5-50(65) |
0.80 |
| XBD11/5-50(65) |
5 |
1.10 |
2900 |
30 |
40 |
| XBD12/5-50(65) |
1.20 |
| XBD12/5-50(65) |
1.25 |
| XBD3.0/10-65(80) |
10 |
0.30 |
2900 |
7.5 |
71 |
| XBD3.2/10-65(80) |
0.32 |
| XBD3.4/10-65(80) |
0.34 |
| 型 號 |
流量Q (L/s) |
出口壓力 (MPa) |
轉速n (r/min) |
功率P (kw) |
效率η (%) |
| XBD4.6/10-65(80) |
10 |
0.46 |
2900 |
15 |
67 |
| XBD4.8/10-65(80) |
0.48 |
| XBD5.0/10-65(80) |
0.50 |
| XBD7.6/10-65(80) |
10 |
0.76 |
2900 |
22 |
59 |
| XBD7.8/10-65(80) |
0.78 |
| XBD8.0/10-65(80) |
0.80 |
| XBD11/10-65(80) |
10 |
1.10 |
2900 |
37 |
54 |
| XBD12/10-65(80) |
1.20 |
| XBD12.5/10-65(80) |
1.25 |
| XBD3.0/25-80(100) |
25 |
0.30 |
2900 |
15 |
76 |
| XBD3.2/25-80(100) |
0.32 |
| XBD3.4/25-80(100) |
0.34 |
| XBD4.6/25-80(100) |
25 |
0.46 |
2900 |
22 |
74 |
| XBD4.8/25-80(100) |
0.48 |
| XBD5.0/25-80(100) |
0.50 |
| XBD7.6/25-80(100) |
25 |
0.76 |
2900 |
37 |
69 |
| XBD7.8/25-80(100) |
0.78 |
| XBD8.0/25-80(100) |
0.80 |
| XBD11/25-80(100) |
25 |
1.10 |
2900 |
75 |
66 |
| XBD12/25-80(100) |
1.20 |
| XBD12.5/25-80(100) |
1.25 |
| XBD13/25-80(100) |
25 |
1.30 |
2900 |
90 |
57 |
| XBD14/25-80(100) |
1.40 |
| XBD15/25-80(100) |
1.50 |
| XBD3.0/45-100(125) |
45 |
0.30 |
2900 |
22 |
73 |
| XBD3.2/45-100(125) |
0.32 |
| XBD3.4/45-100(125) |
0.34 |
| XBD4.6/45-100(125) |
45 |
0.46 |
2900 |
37 |
77 |
| XBD4.8/45-100(125) |
0.48 |
| XBD5.0/45-100(125) |
0.50 |
| XBD7.6/45-100(125) |
45 |
0.76 |
2900 |
55 |
80 |
| XBD7.8/45-100(125) |
0.78 |
| XBD8.0/45-100(125) |
0.80 |
| XBD11/45-100(125) |
45 |
1.10 |
2900 |
90 |
70 |
| XBD12/45-100(125) |
1.20 |
| XBD12.5/45-100(125) |
1.25 |
| XBD2.8/55-150(200) |
55 |
0.28 |
1450 |
30 |
78 |
| XBD3.0/55-150(200) |
0.30 |
| XBD3.2/55-150(200) |
0.32 |
| XBD4.6/55-150(200) |
55 |
0.46 |
1450 |
45 |
75 |
| XBD4.8/55-150(200) |
0.48 |
| XBD5.0/55-150(200) |
0.50 |
| 型 號 |
流量Q (L/s) |
出口壓力 (MPa) |
轉速n (r/min) |
功率P (kw) |
效率η (%) |
| XBD7.6/55-150 |
55 |
0.76 |
2900 |
75 |
76 |
| XBD7.8/55-150 |
0.78 |
| XBD8.0/55-150 |
0.80 |
| XBD11/55-150 |
55 |
1.10 |
2900 |
110 |
73 |
| XBD12/55-150 |
1.20 |
| XBD12.5/55-150 |
1.25 |
| XBD13/45-150 |
45 |
1.30 |
2900 |
110 |
80 |
| XBD14/45-150 |
1.40 |
| XBD15/45-150 |
1.50 |
| XBD4.6/100-200 |
100 |
0.46 |
1450 |
75 |
81 |
| XBD4.8/100-200 |
0.48 |
| XBD5.0/100-200 |
0.50 |
| XBD3.0/150-250 |
150 |
0.30 |
1450 |
75 |
80 |
| XBD3.2/150-250 |
0.32 |
| XBD3.4/150-250 |
0.34 |
| XBD4.6/140-250 |
140 |
0.46 |
1450 |
90 |
72 |
| XBD4.8/140-250 |
0.48 |
| XBD5.0/140-250 |
0.50 |
| XBD2.4/200-300 |
200 |
0.24 |
970 |
75 |
81 |
| XBD2.6/200-300 |
0.26 |
| XBD2.8/200-300 |
0.28 |
| XBD2.8/200-300(350) |
200 |
0.28 |
1450 |
90 |
84 |
| XBD3.0/200-300(350) |
0.30 |
| XBD3.2/200-300(350) |
0.32 |
| XBD4.0/200-300 |
200 |
0.40 |
970 |
132 |
84 |
| XBD4.2/200-300 |
0.42 |
| XBD4.4/200-300 |
0.44 |
| XBD4.6/160-300 |
160 |
0.46 |
1450 |
110 |
78 |
| XBD4.8/150-300 |
0.48 |
| XBD5.0/160-300 |
0.50 |
| XBD4.6/200-350 |
200 |
0.46 |
1450 |
160 |
83 |
| XBD4.8/200-350 |
0.48 |
| XBD5.0/200-350 |
0.50 |
| XBD2.8/300-400 |
300 |
0.28 |
1450 |
132 |
76 |
| XBD3.0/300-400 |
0.30 |
| XBD3.2/300-400 |
0.32 |
| XBD2.8/330-500 |
330 |
0.28 |
1450 |
160 |
78 |
| XBD3.0/330-500 |
0.30 |
| XBD3.2/330-500 |
0.32 |
|
