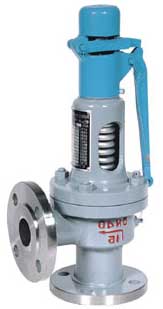

A47H/W帶扳手彈簧微啟式安全閥

適用于工作溫度≤350℃的蒸汽、空氣等介質的設備或管路上。作為超壓保護裝置。連接法蘭標準按JB/T-94的系列1。

主要零部件材料

NO.	零件名稱	A42Y-C/KA42Y-C材料	A42Y-P/KA42Y-P材料	A42Y-R材料	DA42Y-P材料
1	閥座	2Cr13/1Cr18Ni9Ti	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti	ZG1Cr18Ni9Ti
2	閥體	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti	LCB/ZG1Cr18Ni9Ti
3	調節圈	2Cr13/1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	1Cr18Ni9Ti
4	反沖盤	2Cr13/1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	1Cr18Ni9Ti
5	閥瓣	2Cr13/1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	1Cr18Ni9Ti
6	導向套	2Cr13/1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	1Cr18Ni9Ti
7	閥蓋	ZG230-450	ZG230-450	ZG230-450	ZG1Cr18Ni9Ti
8	彈簧	50CrVA	50CrVA包覆氟塑料	50CrVA包覆氟塑料	50CrVA
9	閥桿	2Cr13	1Cr18Ni9Ti/1Cr18Ni12Mo2Ti	1Cr18Ni9Ti/1Cr18Ni12Mo2Ti	1Cr18Ni9Ti
10	調整螺桿	45	2Cr13	2Cr13	2Cr13
11	閥帽	ZG200-400	ZG200-400	ZG200-400	ZG230-450
/	密封面材料	堆焊Co基硬質合金

外形尺寸和連接尺寸

型號公稱通徑 do D K g g1 b f f1 Z-/d DN’ D1 K1 g3 g2 b1 f’ f1’ Z1-/d1 L L1 ≈H

A42Y-16C
A42Y-16P
A42Y-16R
KA42Y-16C DA42Y-16C（P） 20 15 105 75 / 55 16 2 / 4-14 25 115 85 / 65 16 2 / 4-14 110 95 378

25 16 115 85 / 65 16 2 / 4-14 32 140 100 / 78 18 2 / 4-18 110 95 378

32 20 140 100 / 78 18 2 / 4-18 40 150 110 / 85 18 3 / 4-18 115 100 378

40 25 150 110 / 85 18 3 / 4-18 50 165 125 / 100 20 3 / 4-18 120 110 406

50 32 165 125 / 100 20 3 / 4-18 65 185 145 / 120 20 3 / 4-18 135 120 450

65 40 185 145 / 120 20 3 / 4-18 80 200 160 / 135 20 3 / 8-18 160 140 520

80 50 200 160 / 135 20 3 / 8-18 100 220 180 / 155 22 3 / 8-18 170 135 525

100 65 220 180 / 155 22 3 / 8-18 125 250 210 / 185 22 3 / 8-18 195 175 690

125 80 250 210 / 185 22 3 / 8-18 150 285 240 / 210 24 3 / 8-23 210 190 780

150 100 285 240 / 210 24 3 / 8-23 175 310 270 / 240 26 3 / 8-23 255 230 838

200 125 340 295 / 265 26 3 / 12-23 250 405 355 / 320 30 3 / 12-26 300 260 992

250 150 405 355 / 320 30 3 / 12-26 300 460 410 / 375 30 4 / 12-26 350 320 1266

300 220 460 410 / 375 30 4 / 12-26 400 580 525 / 485 36 4 / 16-30 370 350 1283

350 250 520 470 / 435 34 4 / 16-26 500 715 650 / 608 44 4 / 20-34 500 450 1520

400 280 580 525 / 485 36 4 / 16-30 500 715 650 / 608 44 4 / 20-34 500 450 1530

A42Y-25C
A42Y-25P
A42Y-25R
KA42Y-25C DA42Y-25（P） 20 15 105 75 / 55 16 2 / 4-14 25 115 85 / 65 16 2 / 4-14 110 95 378

25 16 115 85 / 65 16 2 / 4-14 32 140 100 / 78 18 2 / 4-18 110 95 378

32 20 140 100 / 78 18 2 / 4-18 40 150 110 / 85 18 3 / 4-18 115 100 378

40 25 150 110 / 85 18 3 / 4-18 50 165 125 / 100 20 3 / 4-18 120 110 406

50 32 165 125 / 100 20 3 / 4-18 65 185 145 / 120 20 3 / 4-18 135 120 450

65 40 185 145 / 120 22 3 / 8-18 80 200 160 / 135 20 3 / 8-18 160 140 520

80 50 200 160 / 135 22 3 / 8-18 100 220 180 / 155 22 3 / 8-18 170 135 525

100 65 230 190 / 160 24 3 / 8-23 125 250 210 / 185 22 3 / 8-18 195 175 690

125 80 270 220 / 188 28 3 / 8-26 150 285 240 / 210 24 3 / 8-23 210 190 780

150 100 300 250 / 218 30 3 / 8-26 175 310 270 / 240 26 3 / 8-23 255 230 838

200 125 360 310 / 278 34 3 / 12-26 250 405 355 / 320 30 3 / 12-26 300 260 992

250 150 425 370 / 332 36 3 / 12-30 300 460 410 / 375 30 4 / 12-26 350 320 1266

300 220 485 430 / 390 40 4 / 16-30 400 580 525 / 485 36 4 / 16-30 370 350 1283

A42Y-40C A42Y-40P A42Y-40R KA42Y-40C DA42Y-40（P） 20 15 105 75 51 55 16 2 4 4-14 25 115 85 / 65 16 2 / 4-14 110 95 378

25 16 115 85 58 65 16 2 4 4-14 32 140 100 / 78 18 2 / 4-18 110 95 378

32 20 140 100 66 78 18 2 4 4-18 40 150 110 / 85 18 3 / 4-18 115 100 378

40 25 150 110 76 85 18 3 4 4-18 50 165 125 / 100 20 3 / 4-18 120 110 406

50 32 165 125 88 100 20 3 4 4-18 65 185 145 / 120 20 3 / 4-18 135 120 450

65 40 185 145 110 120 22 3 4 8-18 80 200 160 / 135 20 3 / 8-18 160 140 520

80 50 200 160 121 135 22 3 4 8-18 100 220 180 / 155 22 3 / 8-18 170 135 525

100 65 235 190 150 160 24 3 4.5 8-23 125 250 210 / 185 22 3 / 8-18 195 175 690

125 80 270 220 176 188 28 3 4.5 8-26 150 285 240 / 210 24 3 / 8-23 210 190 780

150 100 300 250 204 218 30 3 4.5 8-26 175 310 270 / 240 26 3 / 8-23 255 230 838

200 125 375 320 260 282 38 3 4.5 12-30 250 405 355 / 320 30 3 / 12-26 300 260 992

250 150 450 385 313 345 42 3 4.5 12-34 300 460 410 / 375 30 4 / 12-26 350 320 1266

A42Y-64
A42Y-64P
A42Y-64R
DA42Y-64（P） 20 10 125 90 51 68 22 2 4 4-18 25 115 85 58 65 16 2 4 4-14 96 85 264

25 16 140 100 58 78 22 2 4 4-18 32 140 100 66 78 18 2 4 4-18 110 100 277

32 20 155 110 66 82 24 2 4 4-23 40 150 110 76 85 18 3 4 4-18 130 110 289

40 25 170 125 76 95 24 3 4 4-23 50 165 125 88 100 20 3 4 4-18 130 120 319

50 32 180 135 88 105 26 3 4 4-23 65 185 145 110 120 222 3 4 8-18 135 130 389

65 40 205 160 110 130 28 3 4 8-23 80 200 160 121 135 22 3 4 8-18 175 160 493

80 50 215 170 121 140 30 3 4 8-23 100 235 190 150 160 24 3 4.5 8-23 175 160 483

100 65 250 200 150 168 32 3 4.5 8-26 125 270 220 176 188 28 3 4.5 8-25 195 195 613

150 100 345 280 204 240 38 3 4.5 8-34 200 375 320 260 282 38 3 4.5 12-30 280 265 894

A42Y-100
A42Y-100P
A42Y-100R DA42Y-100（P） 20 10 125 90 51 68 22 2 4 4-18 25 115 85 58 65 16 2 4 4-14 96 85 264

25 16 140 100 58 78 24 2 4 4-18 32 140 100 66 78 18 2 4 4-18 110 100 277

32 20 155 110 66 82 24 2 4 4-23 40 150 110 76 85 18 3 4 4-18 130 110 289

40 25 170 125 76 95 26 3 4 4-23 50 165 125 8 100 20 3 4 4-18 130 120 319

50 32 195 145 88 112 28 3 4 4-26 65 185 145 110 120 22 3 4 8-18 135 130 389

65 32 220 170 110 138 32 3 4 8-26 80 200 160 121 135 22 3 4 8-18 175 160 493

80 40 230 180 121 148 34 3 4 8-26 100 235 190 150 160 24 3 4.5 8-23 175 160 483

100 50 265 210 150 172 38 3 4.5 8-30 125 270 220 176 188 28 3 4.5 8-25 195 195 613

150 80 355 290 204 250 46 3 4.5 12-34 200 375 320 260 282 38 3 4.5 12-30 280 265 894
